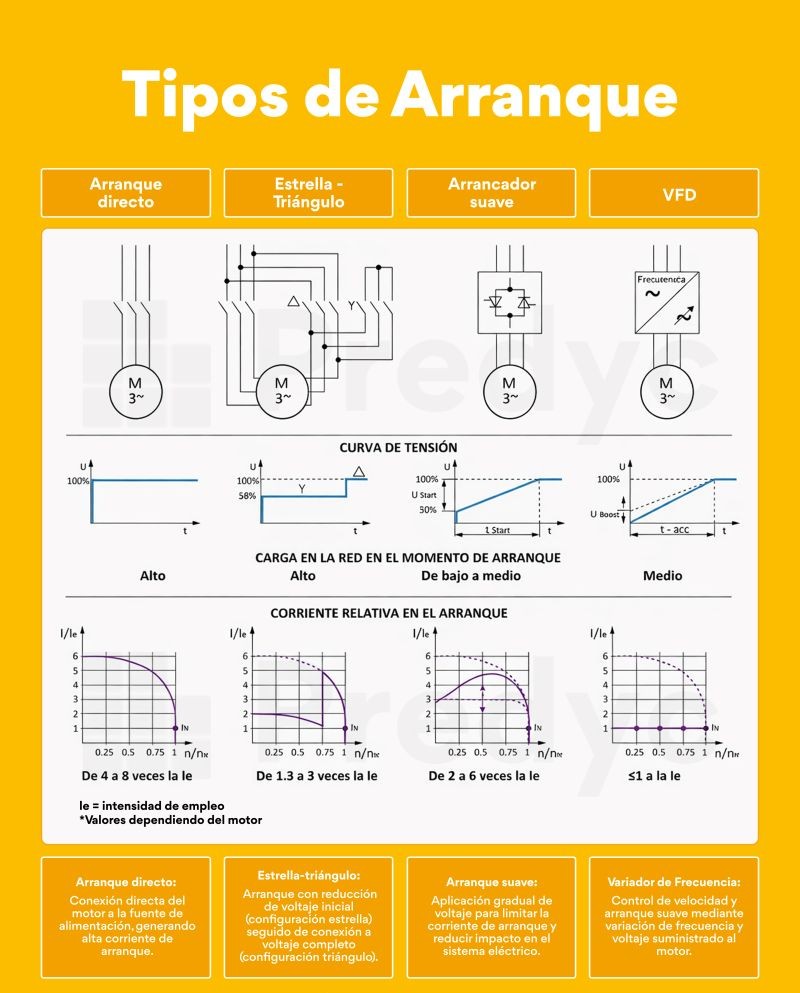

Guía Completa de Métodos de Arranque de Motores Eléctricos Trifásicos
El arranque de un motor eléctrico trifásico es un momento crítico tanto para la máquina como para la red eléctrica que la alimenta. Durante los primeros segundos, el motor exige una gran cantidad de energía para romper la inercia. Elegir el método de arranque adecuado es vital para prolongar la vida útil del equipo y optimizar el consumo energético.
1. Arranque Directo (Direct On-Line - DOL)
Es el método más simple y tradicional. Consiste en conectar el motor directamente a la red eléctrica a su tensión nominal mediante un contactor.
- Comportamiento de la Tensión: Aplica el 100% de la tensión desde el primer instante.
- Corriente de Arranque: Es extremadamente alta, llegando a ser de 4 a 8 veces la corriente nominal (Iₑ).
- Impacto en la Red: Alto. Puede provocar caídas de tensión molestas o peligrosas para otros equipos conectados a la misma línea.
Ventajas: Equipamiento económico, circuito simple de diseñar e instalar, alto par de arranque inicial (ideal para cargas pesadas desde el inicio).
Desventajas: Alto estrés mecánico en el motor y acoplamientos, y picos de corriente muy elevados.
Aplicaciones Comunes: Motores de pequeña potencia (menores a 5.5 kW o 7.5 HP) donde la red eléctrica sea robusta, como pequeñas bombas, ventiladores y compresores de baja potencia.
2. Arranque Estrella – Triángulo (Wye‑Delta)
Este método busca reducir la corriente inicial dividiendo el arranque en dos etapas mediante el cambio de la configuración de las bobinas del motor.
- Comportamiento de la Tensión: El motor arranca en configuración Estrella (Y), recibiendo aproximadamente el 58 % del voltaje nominal. Después de unos segundos cambia a Triángulo (Δ) y recibe el 100 %.
- Corriente de Arranque: Se reduce a entre 1.3 y 3 veces la corriente nominal (Iₑ).
- Impacto en la Red: Alto durante la transición de estrella a triángulo, donde ocurre un transitorio de corriente.
Ventajas: Reduce el pico de corriente inicial a un tercio respecto al DOL, costo moderado.
Desventajas: El par de arranque también disminuye a un tercio (no apto para cargas pesadas). La transición genera un “golpe” mecánico y eléctrico.
Aplicaciones Comunes: Motores de mediana potencia que arrancan en vacío o con baja carga, como ventiladores centrífugos, bombas centrífugas grandes y sopladores.
3. Arrancador Suave (Soft Starter)
Dispositivo electrónico que utiliza tiristores (SCR) para controlar la tensión aplicada al motor de forma progresiva.
- Comportamiento de la Tensión: Comienza con un voltaje bajo (ej. 50 %) y lo incrementa gradualmente hasta 100 %.
- Corriente de Arranque: Generalmente entre 2 y 6 veces la corriente nominal (Iₑ).
- Impacto en la Red: De bajo a medio. Evita picos abruptos de corriente.
Ventajas: Arranque y parada muy suaves, protección integral del motor, elimina el golpe de ariete en tuberías y reduce el desgaste mecánico.
Desventajas: Más costoso que los métodos electromecánicos y no permite controlar la velocidad una vez en régimen nominal.
Aplicaciones Comunes: Sistemas de bombeo de agua, cintas transportadoras, molinos y compresores de tornillo.
4. Variador de Frecuencia (VFD – Variable Frequency Drive)
Solución tecnológica avanzada que controla tanto el arranque como la velocidad y par del motor, variando simultáneamente frecuencia y voltaje.
- Comportamiento de la Tensión: Tensión y frecuencia aumentan linealmente desde cero hasta los valores nominales (V/f).
- Corriente de Arranque: ≤ 1 × Iₑ, la más baja entre los métodos.
- Impacto en la Red: Medio; pueden introducir armónicos que requieren filtros.
Ventajas: Control total de velocidad y par, ahorro energético masivo bajo cargas variables, arranque ultra bajo y frenado controlado.
Desventajas: Costo inicial elevado y necesidad de personal capacitado para su programación.
Aplicaciones Comunes: Ascensores, grúas, procesos de automatización industrial, ventilación inteligente (HVAC) y cualquier aplicación que requiera variación de velocidad.
Tabla Comparativa
| Característica | Arranque Directo | Estrella‑Triángulo | Arrancador Suave | Variador de Frecuencia (VFD) |
|---|---|---|---|---|
| Tensión al inicio | 100 % | 58 % | Configurable (ej. 50 %) | Proporcional desde 0 % |
| Corriente de arranque | 4‑8 × Iₑ | 1.3‑3 × Iₑ | 2‑6 × Iₑ | ≤ 1 × Iₑ |
| Estrés mecánico | Muy Alto | Medio‑Alto | Muy Bajo | Nulo / Ideal |
| Control de velocidad | No | No | No | Sí (Total) |
| Costo | Económico | Muy Económico | Económico / Medio | Medio‑Alto |
